ADAQ4001晶圓片優勢ADI
發布時間:2023-06-08 17:01:28 瀏覽:2352
ADI的ADAQ4001是款μModule ?高精密數據采集(DAQ)無源器件解決方案,通過把電子器件選擇、優化和規劃的無源器件設計挑戰從技術人員轉移到裝置,降低了高精度測量系統的研發周期。
ADAQ4001選用系統級封裝(SIP)技術應用,通過把數個通用型信號處理和控制模塊結合到單獨器件中,降低了終端設備系統組件數量。ADAQ4001包含有高分辨率16位、2MSPS逐漸靠近存儲器(SAR)、模數轉換器(ADC)、一個低噪音、全差分ADC驅動放大器(FDA)和一個穩定性的參考緩沖器。
ADAQ4001應用ADI的i Passives ?技術應用,還集成化具備優異適配和漂移特征的關鍵無源器件,以最大限度減少與溫度有關的誤差源同時提供優化的性能。將此無源器件解決方案封裝在某個7mm×7mm、0.80mm間隔的中小型49焊球CSP_BGA中,可在沒有放棄性能的情形下實現緊湊型外觀設計,并優化設備終端物料清單管理。這種系統可擴展性使ADAQ4001對印刷線路板(PCB)規劃的敏感性大幅度降低,同時仍提供滿足各種信號幅度的靈活性。
ADAQ4001串行外設端口(SPI)適配的串行用戶接口應用獨立的VIO開關電源與1.8V、2.5V、3V或5V邏輯適配。ADAQ4001的額定值溫度范圍為?40°C至+125°C。

特征與優勢
改善設計之旅
具備可選擇輸入范圍的全差分信號ADC驅動器
5VV REF的輸入范圍:±10V、±5V或±2.5V
包括適當?shù)臒o源器件
±0.005%i無源匹配電阻陣列
寬輸入共模電壓范圍
高共模抑制比
單端轉差分信號
提高信號鏈密度
中小型、7mm×7mm、0.80mm間隔、49球CSP_BGA
與分立解決方案相比較,軌跡縮減4倍
具備VCM形成性能的板載參考緩沖器
高性能
吞吐量:2MSPS,無流水線延遲
確保16位無失碼
INL:標稱值±4.6ppm,確保值±11.9ppm
SINAD:95dB標稱值(G=0.454)
失調誤差漂移:標稱值0.7ppm/°C(G=0.454)
增益值誤差漂移:±0.5ppm/°C(標稱值)
總功能損耗低:2MSPS時標稱值為51.6mW
SPI-/QSPI ?-/MICROWIRE ?-/DSP兼容串行通信
具備1.8V、2.5V、3V或5V多功能邏輯性端口電源
應用領域
自動測試設備
系統自動化
控制系統
醫療設備
數字控制電路
ADI公司擁有全球最佳的模擬芯片技術,同時擁有品類豐富的芯片設計專利,其晶圓產品常被用于高可靠性產品封裝。深圳市立維創展科技有限公司,優勢渠道提供ADI晶圓產品Waffle,專業此道,歡迎合作。
詳情了解ADI晶圓請點擊:/brand/68.html
推薦資訊

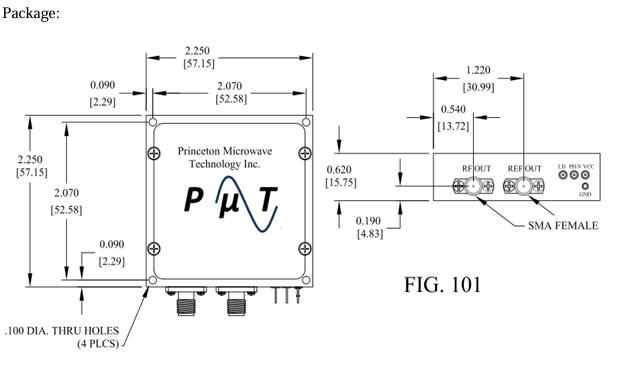

Princeton Microwave Technology Inc. 推出的 PmT-3310 鎖相振蕩器是一款高性能微波器件,采用外部參考信號進行相位鎖定,工作頻率覆蓋 24 GHz 至 48 GHz,提供 +14 dBm 輸出功率,支持 12/15 V DC 供電,采用緊湊型金屬封裝(2.25"×2.25"×0.62"),適用于軍事雷達、衛星通信(Ka波段)、5G/6G 測試及高精度儀器等領域。
