DS90CR285發送器和DS90CR286接收器TI

發布時間：2024-04-24 09:08:51     瀏覽：3204

　　DS90CR285和DS90CR286是一對用于數據傳輸的芯片組，其主要功能是將28位的LVCMOS/LVTTL數據轉換為4個LVDS(低壓差分信號)數據流，并在接收端將這些LVDS數據流重新轉換回28位的LVCMOS/LVTTL數據。這對芯片組的工作原理如下：

　　- DS90CR285發送器：它接收28位的LVCMOS/LVTTL數據，并將其轉換為4個LVDS數據流。在數據傳輸過程中，它利用一個LVDS鏈路與數據流進行同步，并且使用一個發送時鐘對28位輸入數據進行采樣和傳輸。

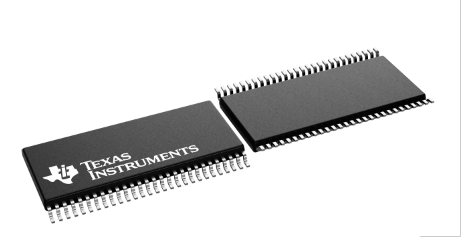

DS90CR285發送器和DS90CR286接收器TI

　　- DS90CR286接收器：它接收來自DS90CR285發送器的LVDS數據流，并將其轉換回原始的28位LVCMOS/LVTTL數據。接收端的工作類似于發送端，但是逆過程。

　　這對芯片組的特點和優勢包括：

　　- 高達231兆字節/秒的帶寬和高達1.848 Gbps的數據吞吐量，使其適用于需要高速數據傳輸的應用場景。

　　- 采用+3.3V單電源供電，省電模式功耗低于0.5mW，具有較低的功耗。

　　- 支持多種信號組合，如7個4位半字節或3個9位數據和1個控件。

　　- 窄總線設計減小了電纜尺寸，節省了系統成本并降低了連接器的物理尺寸。

　　- DS90CR285發送器的LVDS器件具有290mV的擺幅，有利于降低電磁干擾(EMI)。

　　- 兼容TIA/EIA-644 LVDS標準，保證了與其他LVDS設備的兼容性。

　　- ESD額定值高于7kV，具有良好的靜電放電保護性能。

　　- 適用于工作溫度范圍廣泛，從-40°C至+85°C，可以滿足多種環境條件下的應用需求。

　　- 芯片組采用扁平56引腳TSSOP封裝，便于PCB設計和集成。

 Orderable DeviceStatus Package Type Package Pins Package
    (1)                    Drawing       Qty		  Eco Plan
    (2)		  Lead finish
   Ball material
     (8)		   MSL Peak Temp  Op Temp (C)
          (3)		  Device Marking
        (4/5
 DS90CR285MTDLIFEBUY   TSSOP     DGG    56    34  Non-RoHS&
  Non-Green		Call TlCall Tl              40 to 85  DS90CR285MTD
  >B
DS90CR285MTD/NOPBACTIVE    TSSOP     DGG    56    34RoHS &GreenSNLevel-2-260C-1 VEAR40 to 85  DS90CR285MTD
  >B
DS90CR285MTDX/NOPBACTVE      TSSOP     DGG    56   1000RoHS &GreenSNLevel-2-260C-1 YEAR 40 to 85  DS90CR285MTD
  >B
DS90CR286MTDLIFEBUY    TSSOP      DGG    56    34  Non-RoHS
  &Green		Call TlLevel-2-235C-1 YEAR  DS90CR286MTD
  >B
DS90CR286MTD/NOPBNRND      TSSOP     DGG    56    34RoHS &GreenSNLevel-2-260C-1 YEAR  DS90CR286MTD
  >B
DS90CR286MTDX/NOPBNRND      TSSOP      DGG    56   1000RoHS &GreenSNLevel-2-260C-1 YEAR  DS90CR286MTD
  >B

深圳市立維創展科技有限公司，專注于TI 德州儀器品牌高端可出口產品系列新品產品，并備有現貨庫存，可當天發貨。
