QTCT2303S1T-10.000000溫補晶振TCXO Q-Tech

發布時間：2024-05-24 09:13:09     瀏覽：2326


　　QTCT2303S1T-10.000000是一款由Q-Tech公司生產的表面貼裝溫補晶振(TCXO)，型號為QTCT230。該產品具有以下特點：

　　- 小尺寸設計，適合空間受限的應用。

　　- 提供Clipped Sine波形輸出，確保穩定的信號。

　　- 支持2.8V, 3.0V或3.3V電壓供應。

　　- 工作溫度范圍為-40°C至+85°C，可選更嚴格的溫度穩定性選項。

　　- 采用金密封陶瓷封裝，提供優異的環境保護和機械強度。

　　- 符合MIL-PRF-55310 Class 3軍用級篩選測試，確保高可靠性和穩定性。

　　- 無鉛，符合RoHS標準，環保且符合國際標準。

　　- 支持VC-TCXO選項，允許用戶通過外部電壓控制頻率。

　　該產品適用于多種高精度要求的應用，如儀器儀表、導航系統、航空電子設備、通信基站等。

參數信息：

PatametersQTCT230
Output frequency range (Fo)10.000000MHz—45.000000MHz
LogicClipped Sine
Supply voltage (Vdd)2.8,3.0,3.3Vdc±5%
Supply current (Idd)1.5 mAmax.-             <20MHz
2.0  mAmax.-     20MHz~<32MHz
2.5  mAmax.-     32MHz~≤45MHz
VCO Option(Tuning Range)See Part Number on Page 1
Operating temperature (Topr)See Part Number on Page 1
Storage temperature (Tsto)40℃ to+85℃
Start-up time (Tstup)2ms max
Output voltage (Voh/Vol)Vop-p=0.8V
Output Load10k|10pF
Control Voltage to reach Pull Range0.5V min
2.5V max
Control Voltage Impedance500k2 min
Phase Noise typ.at 19.2MHz
  10Hz
  100Hz
  1kHz
  10kHz
  100kHz		-91 dBc/Hz
-116 dBc/Hz
137 dBc/Hz
-149 dBc/Hz
-150 dBc/Hz
Frequency Tolerance (Ftol)at 25℃±2.0ppm
Power Supply Stability±5%(Fpwr)±0.2ppm
Load Stability±10%(Fload)±0.2ppm
Aging±1.0ppm lst year

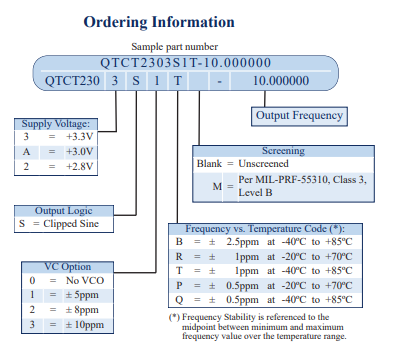

訂購指導：

QTCT230訂購信息

深圳市立維創展科技有限公司授權代理銷售Q-TECH產品，備件現貨，歡迎與業界同行合作。

推薦資訊

  • NXP NCJ29D5超寬帶(UWB)汽車應用IC
    NXP NCJ29D5超寬帶(UWB)汽車應用IC 2025-11-21 08:59:39

    NXP NCJ29D5是一款面向汽車場景的UWB芯片，采用6-8.5GHz頻段和Arm? Cortex?處理器，通過厘米級定位（誤差<10cm）和硬件加密引擎，為智能鑰匙（PEPS）、代客泊車及無感支付（ETC/充電）提供超高精度空間感知。其HVQFN40封裝集成電源管理單元，在防中繼攻擊的同時實現超低功耗，全面滿足車規級動態環境需求。

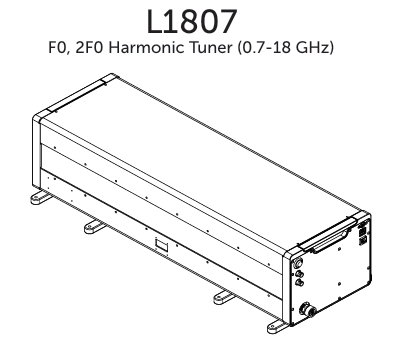

  • L1807：Focus Microwaves高性能0.7-18GHz諧波調諧器
