HFBM075100C高頻巴倫適配器iNRCORE

發布時間：2024-09-05 09:28:36     瀏覽：2185

　　在高速數據傳輸領域，信號的準確性和穩定性是至關重要的。iNRCORE公司憑借其在電子元件設計與制造方面的專業知識，推出了HFBM075100C高頻巴倫適配器，這是一款專為滿足高清電視傳輸需求而設計的高性能元件。

HFBM075100C高頻巴倫適配器iNRCORE

　　產品特點與規格

　　HFBM075100C適配器的主要特點之一是其信號轉換能力，能夠將100Ω平衡差分信號轉換為75Ω單端不平衡信號。這一特性使其成為符合SMPTE-292M HDTV標準的理想選擇，支持高達1.485Gbps的數據速率。此外，該適配器還特別設計用于飛行應用，具備出色的環境適應性、電磁干擾(EMI)防護以及耐腐蝕性能，確保在各種嚴苛條件下穩定運行。

　　在電氣規格方面，HFBM075100C在25°C下的插入損耗最大為2.0dB，抖動最大為110皮秒，這些參數保證了信號傳輸的高質量和低延遲。其工作溫度范圍廣泛，從-55°C到+125°C，展現了其強大的環境適應能力。

　　機械尺寸與連接器

　　HFBM075100C的機械尺寸設計緊湊，最大長度為2.55英寸，最大寬度為1.63英寸，最大高度為1.10英寸。四個安裝孔徑為0.150±0.005英寸，便于安裝和固定。連接器方面，采用了SMA連接器(型號為TRX 75Ω ROMPETER BJ770)和微型同軸連接器(型號為SABRIC-T O14117-5000)，確保了與各種設備的兼容性和連接的可靠性。

　　電路原理圖

　　HFBM075100C的電路原理圖展示了其精巧的設計，包含一個初級線圈連接到100Ω阻抗，以及一個次級線圈連接到75Ω阻抗。此外，線路中還設有地線(Case Ground)，進一步增強了信號的穩定性和抗干擾能力。

HFBM075100C的電路原理圖

相關推薦：

INRCORE汽車BMS變壓器

INRCORE高頻巴倫適配器轉換器

iNRCORE電流互感器

iNRCORE反激式變壓器

更多INRCORE相關產品信息可咨詢立維創展。

推薦資訊

  • HOLT IC數據管理和協議橋接

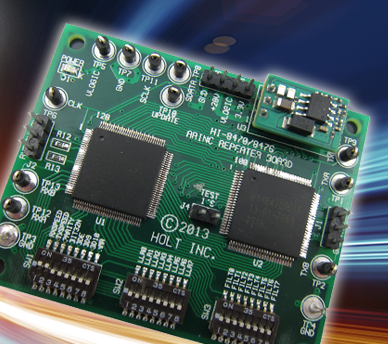

    HOLT IC數據管理和協議橋接 2021-08-20 17:09:41
