Statek SWCX1掃頻石英晶體6-125MHz

發布時間：2024-10-12 09:13:11 瀏覽：1667


　　這款Statek SWCX1 掃頻石英晶體，其頻率范圍為 6 MHz 到 250 MHz，具有抗輻射能力，并采用表面貼裝方式設計。以下是該產品的主要特點和應用：

　　產品特點：

　　抗輻射能力：能耐受總劑量為 100 kRad(即 1 kGy)及以上的輻射。

　　高抗沖擊性：采用三點安裝結構。

　　超高可靠性：適合嚴苛環境中的使用。

　　定制設計：可根據需求進行定制。

　　軍用和空間篩選可用：滿足嚴格的軍事和航空航天級別標準。

　　低老化率：長期使用中的頻率穩定性好。

　　關鍵工藝在10級潔凈室中進行：保證產品的高質量。

　　符合 NASA 標準：遵循 NASA EEE-INST-002 規范。

　　應用領域：

　　軍事與航空航天：適用于高可靠性要求的場合。

　　衛星：適合在太空中長期運行的設備。

　　太空探測系統：用于深空探測。

　　深空探測器：例如火星探測器等。

　　遙測：用于遠程數據傳輸的精密設備。

　　電氣規格：

ELECTRICAL SPECIFICATIONS TABLE1(Specifications shown are typical unless otherwise noted.)

Frequency Range

Motional Resistance
R1 @25℃

Motional Capacitance
C1@25℃

Shunt Capacitance
C0 @25℃

Quality Factor
(Q)@25℃

Load Capacitance
CL

Drive Level

sWCX1
sWCX1

6.0 MHz to
250 MHz

25.0@32 MHz
150@155.2 MHz

6.2fF @32 MHz
4.0 fF @155.2 MHz

2.3 pF @32 MHz
2.3 pF @155.2 MHz

30 k@32 MHz
30 k@155.2 MHz

20 pF,fs 50 MHz
10 pF,f>50 MHz

500 μW Maxfs 50 MHz
200 μW Maxf>50 MHz

GENERAL SPECIFICATIONS TABLE1(Specifications shown are typical unless otherwise noted.

Frequency Range

Calibration Tolerance
@25℃

Frequency
Temperature Stability

Aging,first year

Shock,survival

Vibration,surviva

Standard CX
data sheet

sWCX1
sWCX1

6.0 MHz to
250 MHz

±100 ppm,or tighter
as required

Please referto CX1 AT
data sheet

2 ppm Max

3,000g peak 0.3 ms
1/2 sine

20 g,10-2,000 Hz
swept sine

10127 CX1 AT/
10107 CX1 SMAT

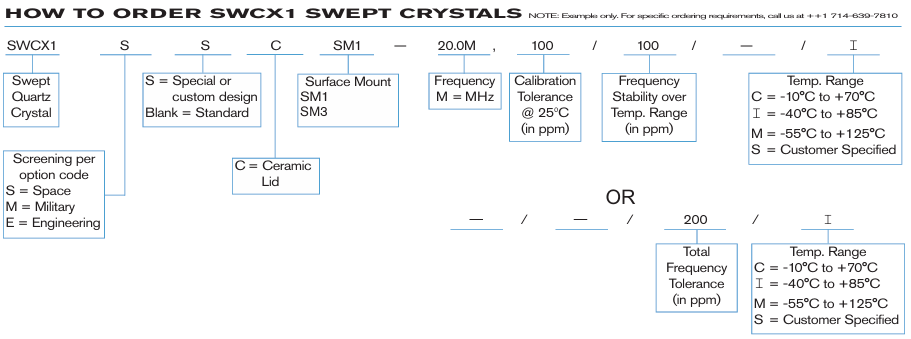

訂購指南：

Statek SWCX1掃頻石英晶體訂購指南
