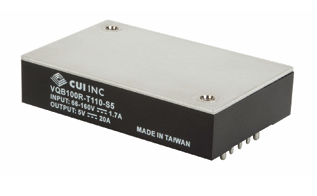

CUI VQB100R系列隔離式DC-DC轉換器
發布時間:2025-02-18 08:54:32 瀏覽:902

VQB100R系列是CUI Inc.生產的隔離式DC-DC轉換器,具有以下特點:
產品概述
功率:100W
輸入范圍:3:1輸入范圍,66~160 Vdc。
輸出:單穩壓輸出,提供多種輸出電壓選項,包括5V、12V和24V。
封裝:采用行業標準的1/4磚型模塊封裝,堅固耐用,適合印刷電路板安裝。
應用:專為鐵路應用設計,符合EN 50155標準。
效率:最高可達92%。
功能特性
遠程控制:支持遠程開/關控制、輸出微調和遙感功能。
保護功能:具備過流、過壓、短路和過熱保護。
安全認證:符合UL/cUL 60950-1安全標準。
尺寸:尺寸為2.28 x 1.45 x 0.5英寸(57.9 x 36.8 x 12.7毫米)。
型號及參數
| 型號 | 輸入電壓范圍 (Vdc) | 輸出電壓 (Vdc) | 最大輸出電流 (A) | 最大輸出功率 (W) | 紋波與噪聲 (mVp-p) | 效率 (%) |
| VQB100R-T110-S5 | 66~160 | 5 | 20 | 100 | 100 | 90 |
| VQB100R-T110-S12 | 66~160 | 12 | 8.4 | 100 | 150 | 92 |
| VQB100R-T110-S24 | 66~160 | 24 | 4.2 | 100 | 240 | 91 |
應用場景
該系列轉換器不僅適用于鐵路領域,還適用于對高瞬態電壓有要求的電信系統和電池供電設備。
CUI是美國BEL旗下公司,主要提供AC-DC和DC-DC電源模塊產品。深圳立維創展科技有限公司代理銷售CUI品牌產品,歡迎咨詢。
