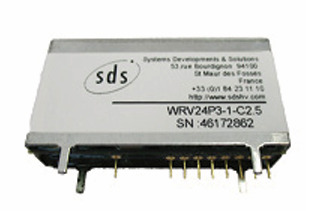

WRV24P3-1-C2.5-L高壓DC-DC電源模塊SDS High Voltage
發布時間:2025-05-12 09:00:10 瀏覽:917

WRV系列是SDS High Voltage公司推出的PCB安裝式高電壓直流-直流轉換器,具有以下特點:
產品概述
設計:采用高頻PWM調節器,支持寬輸入電壓范圍,無需預調節器。
應用場景:適用于電池、太陽能電池等未調節電源及多種電源系統。
型號參數:
| 型號 | 輸入電壓范圍(Vdc) | 輸出電壓范圍(kVdc) | 極性 | 輸出功率(W) |
| WRV5P1-1-C2.5 | 3.6-10 | 1 | 正 | 1 |
| WRV5P2-1-C2.5 | 3.6-10 | 2 | 正 | 1 |
| WRV5P3-1-C2.5 | 3.6-10 | 3 | 正 | 1 |
| WRV5N1-1-C2.5 | 3.6-10 | 1 | 負 | 1 |
| WRV5N2-1-C2.5 | 3.6-10 | 2 | 負 | 1 |
| WRV5N3-1-C2.5 | 3.6-10 | 3 | 負 | 1 |
| WRV12P1-1-C2.5 | 6月15日 | 1 | 正 | 1 |
| WRV12P2-1-C2.5 | 6月15日 | 2 | 正 | 1 |
| WRV12P3-1-C2.5 | 6月15日 | 3 | 正 | 1 |
| WRV12N1-1-C2.5 | 6月15日 | 1 | 負 | 1 |
| WRV12N2-1-C2.5 | 6月15日 | 2 | 負 | 1 |
| WRV12N3-1-C2.5 | 6月15日 | 3 | 負 | 1 |
| WRV24P1-1-C2.5 | 13.5-26 | 1 | 正 | 1 |
| WRV24P2-1-C2.5 | 13.5-26 | 2 | 正 | 1 |
| WRV24P3-1-C2.5 | 13.5-26 | 3 | 正 | 1 |
| WRV24N1-1-C2.5 | 13.5-26 | 1 | 負 | 1 |
| WRV24N2-1-C2.5 | 13.5-26 | 2 | 負 | 1 |
| WRV24N3-1-C2.5 | 13.5-26 | 3 | 負 | 1 |
主要特點
輸入電壓:三種范圍可選:3.6-10Vdc、6-15Vdc、13.5-26Vdc。
輸出電壓:可編程,范圍0-2kV、2.5kV、3kV。
輸出功率:標準1W。
尺寸:46.0 x 12.0 x 24.6 mm,重35g。
安裝:PCB安裝,可選飛線輸出。
絕緣:高級硅樹脂灌封。
技術規格
輸入電流:根據輸入電壓和負載不同,范圍從幾十微安到幾百毫安。
輸出電壓調節:通過外部電壓源或電位器設置,精度±0.2%。
最大輸出電流:根據型號不同,范圍從幾百微安到幾毫安。
負載和線路電壓調節:均為±0.01%。
殘余紋波:0.002%。
溫度系數:<50ppm/°C。
監測功能:提供輸出高壓和電流監測,精度分別為±0.2%和±1%。
安全特性
保護功能:弧光和短路保護、軟啟動、反向輸入電壓保護。

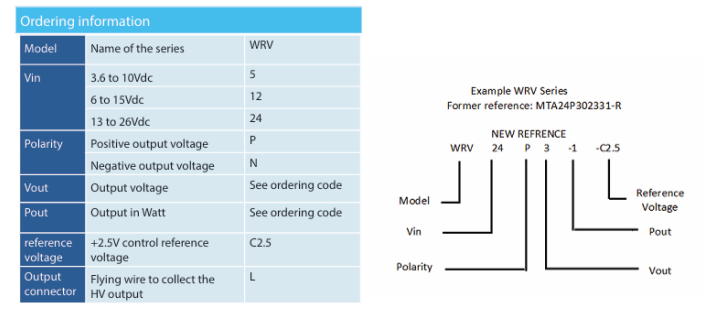

訂購信息

深圳市立維創展科技有限公司優勢代理銷售SDS High Voltage高壓電源模塊產品線,歡迎咨詢了解。
