美國APD高壓電源H150-500/500/B,H150-150/150,H150-75,H150-300,H150-400
發布時間:2025-06-12 08:49:12 瀏覽:814

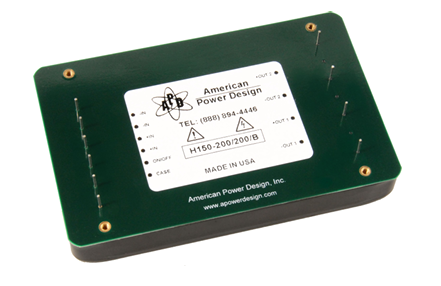

H150 系列是美國電源設計公司(American Power Design, Inc.)生產的 150W高壓直流轉換器,適用于高壓測試設備、精密儀器、工業控制系統等需要高電壓輸出的場景。

型號參數:
| H150系列 | |||||||
| OUTPUT SPECS | MODEL NUMBER/INPUT RANGE | ||||||
| VOLTAGE | CURRENT | 18-36VDC | 20-60VDC | ||||
| OUT#1 | OUT#2 | OUT#1 | OUT#2 | Non-RoHs | RoHs | Non-RoHs | RoHs |
| 50 Vdc | 3A | - | H150-50 | H150-50/Y | H150-50/B | H150-50/B/Y | |
| 50 Vdc | 50Vdc | 1.5A | 1.5A | H150-50/50 | H150-50/50/Y | H150-50/50/B | H150-50/50/B/Y |
| 75 Vdc | - | 2A | H150-75 | H150-75/Y | H150-75/B | H150-75/B/Y | |
| 75 Vdc | 75 Vdc | 1A | 1A | H150-75/75 | H150-75/75/Y | H150-75/75/B | H150-75/75/B/Y |
| 100 Vdc | - | 1.5A | - | H150-100 | H150-100/Y | H150-100/B | H150-100/B/Y |
| 100 Vdc | 100Vdc | 750 mA | 750 mA | H150-100/100 | H150-100/100/Y | H150-100/100/B | H150-100/100/B/Y |
| 150 Vdc | 1A | - | H150-150 | H150-150/Y | H150-150/B | H150-150/B/Y | |
| 150 Vdc | 150 Vdc | 500 mA | 500 mA | H150-150/150 | H150-150/150/Y | H150-150/150/B | H150-150/150/B/Y |
| 200 Vdc | - | 750 mA | - | H150-200 | H150-200/Y | H150-200/B | H150-200/B/Y |
| 200 Vdc | 200 Vdc | 375 mA | 375 mA | H150-200/200 | H150-200/200/Y | H150-200/200/B | H150-200/200/B/Y |
| 300 Vdc | - | 500 mA | - | H150-300 | H150-300/Y | H150-300/B | H150-300/B/Y |
| 300 Vdc | 300 Vdc | 250 mA | 250 mA | H150-300/300 | H150-300/300/Y | H150-300/300/B | H150-300/300/B/Y |
| 400 Vdc | - | 375 mA | - | H150-400 | H150-400/Y | H150-400/B | H150-400/B/Y |
| 400 Vdc | 400 Vdc | 187 mA | 187 mA | H150-400/400 | H150-400/400/Y | H150-400/400/B | H150-400/400/B/Y |
| 500 Vdc | 300 mA | - | H150-500 | H150-500/Y | H150-500/B | H150-500/B/Y | |
| 500 Vdc | 500Vdc | 150 mA | 150 mA | H150-500/500 | H150-500/500/Y | H150-500/500/B | H150-500/500/B/Y |
主要特點
客戶自選輸出電壓:50Vdc 至 500Vdc。
寬輸入電壓范圍:18-36Vdc 或 20-60Vdc。
高效率:最高可達 91%。
總輸出功率:150 W(單輸出)或 120 W(每個輸出,雙輸出)
獨立隔離輸出:雙輸出時,每個輸出可獨立使用,且互不影響。
持續短路保護:短路時不會損壞設備。
遠程開關控制:可通過外部信號控制電源的開啟和關閉。
關鍵規格
電壓精度:±4%
線性調節:±5%
負載調節:(20% 至滿載)±5%
輸出紋波:<0.5%
溫度穩定性:±0.02%/°C
尺寸:3.5 x 5.5 x 0.92 英寸。
重量:18.5 盎司。
工作溫度:-45°C 至 +85°C。
存儲溫度:-55°C 至 +100°C。
隔離電壓:1000Vdc。
輸入/輸出電容:<200pF
開關頻率:100 kHz
冷卻方式:自然對流冷卻。
安裝方式
標準 PCB 安裝:適合大多數應用場景。
可選機架安裝:便于集成到系統中。
深圳市立維創展科技有限公司優勢代理銷售American Power Design(APD)高壓DC/DC轉換器產品,歡迎咨詢了解。
