310A205FS,310A205MV 50Ohm BNC電纜插頭連接器Winchester

發布時間：2025-08-25 09:05:49     瀏覽：1980

　　Winchester Interconnect的300Series 50Ohm BNC電纜插頭連接器廣泛應用于廣播、電信、測試與測量、安全和醫療等領域。

Winchester 的300Series BNC電纜插頭連接器

　　型號

型號適用線纜端接方式包裝
310A205MVRG174, RG316, LMR100壓接單件
310A205MRG316壓接單件
310A205FSRG58, RG141, RG142, LMR195（絞線）壓接單件
310A205FRG58, LMR195（實心芯線）壓接單件
310A205ARG6（AWG 中心導體）焊接單件
310A205A18RG6 CATV（18 AWG 中心導體）壓接單件


　　電氣規格

　　阻抗(Impedance)：50 Ω

　　頻率范圍(Frequency Range)：0 - 4 GHz

　　工作電壓(Working Voltage)：500 VRMS(海平面)

　　耐壓(Dielectric Withstanding Voltage)：1500 VRMS(海平面)

　　駐波比(VSWR)：≤1.5

　　中心接觸電阻(Center Contact Resistance)：≤3 mΩ

　　插入損耗(Insertion Loss)：≤0.2 dB

　　絕緣電阻(Insulation Resistance)：≥5000 MΩ

　　工作溫度范圍：-40°C 至 +165°C

　　機械規格

　　耦合螺母保持力(Coupling Nut Retention)：101 lbs

　　中心接觸保持力(Center Contact Retention)：≥6 lbs

　　插拔力(Engagement/Disengagement Force)：≥6 lbs / ≤5 lbs

　　耐久性(Durability)：≥500 次插拔

　　材料組成

　　外殼(Body)：黃銅鍍鎳

　　外接觸點(Outer Contacts)：黃銅鍍鎳

　　中心接觸點(Male Contact)：黃銅鍍金

　　絕緣體(Insulator)：PTFE(聚四氟乙烯)

　　壓接套(Crimp Ferrule)：銅或黃銅鍍鎳

　　配件與工具

　　壓接工具：BDHD 200(配套不同型號)。

　　BNC 安裝/拆卸工具：

　　KTW-21-2(12 英寸標準版)。

　　KTW-21-1(24 英寸加長版)。

Winchester是一家高可靠性連接器制造廠商，具備AS9100和AS7003航空航天質量體系認證，為全球客戶提供同軸線纜、微波連接器產品。其產品被廣泛應用于軍用、航空航天、通信測試領域。

深圳市立維創展科技有限公司，授權代理Winchester連接器產品，歡迎咨詢。


推薦資訊

  • Andon圖像傳感器插座
    Andon圖像傳感器插座 2021-01-05 17:08:03

    Andon?是世界領先的精密插座制造商。Andon已開發出業界最大的圖像傳感器插座系列。Andon圖像傳感器插座可焊接在各種印刷電路板、光電、氣體傳感器、電源轉換器、電池、晶體振蕩器、保險絲、繼電器等電子設備上。

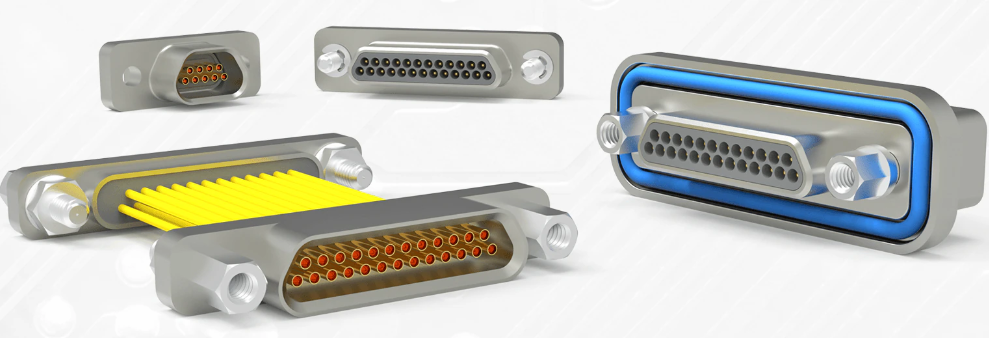

  • AirBorn超微距連接器Nano-D/Micro-D
