BNC Model 686任意波形信號發生器20GS/s采樣率+14位分辨率

發布時間：2025-12-01 09:01:24     瀏覽：142

　　Berkeley Nucleonics Model 686是專為前沿科研與高端測試設計的多功能信號生成系統，集函數發生器、任意波形發生器(AWG)、脈沖發生器(PPG)及數字信號源于一體，滿足5G通信、量子計算、半導體測試等領域的嚴苛需求。

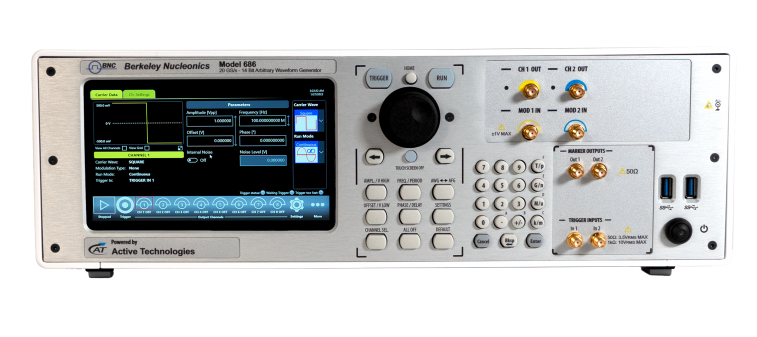

Berkeley Nucleonics Model 686

　　一、型號對比

型號通道數輸出類型存儲深度 (主通道)擴展能力典型用途
686-2C-SE2單端9.6 Gpts不支持通用射頻/脈沖測試
686-2CD2差分9.6 Gpts支持數字擴展高速串行信號（PCIe, SerDes）
686-4C-SE4單端9.6 Gpts (CH1/3)不支持多通道同步控制（如量子實驗）
686-4CD4差分9.6 Gpts (CH1/3)支持數字擴展汽車總線/多通道差分系統仿真


　　二、核心優勢

　　超高速率與精度

　　20GS/s實時采樣率 + 14位垂直分辨率

　　5.8GHz模擬帶寬(業界領先的sin(x)/x補償技術)

　　支持9Gpts海量存儲(可錄制長達450ms的6GHz信號)

　　全場景信號生成

　　函數模式：18mHz~6.5GHz連續覆蓋，120ps超快上升沿

　　AWG模式：支持多序列條件跳轉(如IF-THEN-ELSE邏輯編程)

　　脈沖模式：150ps最小脈寬，PRBS誤碼率<1e-12

　　軍工級同步性能

　　通道間同步誤差≤100飛秒(fs)

　　支持多機級聯(通過QSFP接口實現ns級同步)

　　三、典型應用案例

行業應用場景技術亮點
量子計算操控超導量子比特的微波脈沖鏈亞納秒級脈沖精度+飛秒級同步
汽車電子仿真CAN FD總線干擾信號內置ISO 11898-2標準波形庫
半導體測試生成PCIe Gen4/5的128b/130b編碼信號支持IBIS-AMI模型預加重
雷達仿真線性調頻（LFM）信號生成（帶寬>2GHz）實時頻率跳變功能

Berkeley Nucleonics Corporation(BNC)自1963年成立以來，專注于設計和制造高性能射頻和微波產品，提供脈沖發生器、延遲發生器、任意波形發生器和數字延遲脈沖發生器等在內的多種高精度電子儀器，廣泛應用于實驗室測試、科學研究、雷達和通信系統等領域。立維創展代理分銷BNC產品，歡迎咨詢。

推薦資訊

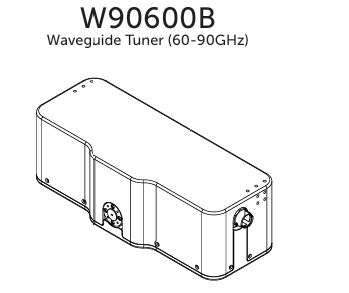

  • Focus Microwaves W90600B波導調諧器60-90GHz
    Focus Microwaves W90600B波導調諧器60-90GHz 2025-06-10 09:21:51

    Focus Microwaves公司生產的W90600B波導調諧器，工作頻段為60-90GHz（WR-12接口），專為高頻微波應用設計，特別適合晶圓級測試與測量，具有高精度阻抗調諧能力（VSWR≥20:1）、20W連續波功率承受力、優異可重復性（-40/-50dB）及緊湊尺寸（3.07英寸）。

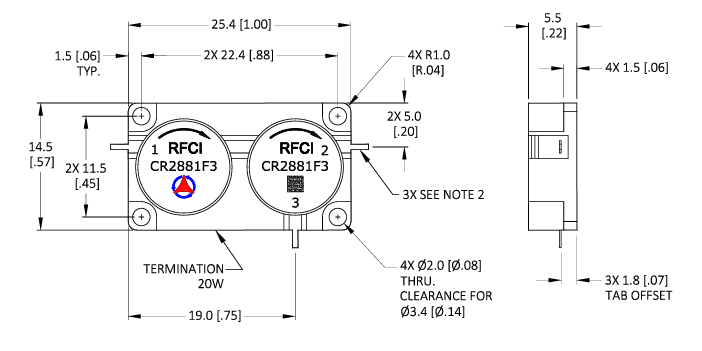

  • CR2881F3同軸雙環行器RFCI
